Arida Base 110 WiFi rumsventilator

Säkerhetskrav

Läs noggrant igenom bruksanvisningen innan du installerar och använder ventilationsaggregatet. Installation och drift måste utföras i enlighet med denna manual och tillämpliga nationella bygg-, el- och tekniska föreskrifter.

• Varningarna i denna manual måste tas på allvar eftersom de innehåller viktig säkerhetsinformation.
• Underlåtenhet att följa säkerhetsanvisningarna kan leda till personskador eller skador på produkten.
• Läs bruksanvisningen noggrant och spara den så länge du använder ventilationsaggregatet.
• Denna apparat kan användas av barn från 8 år och uppåt om de har fått tillsyn eller instruktioner om hur apparaten används på ett säkert sätt. Låt inte barn leka med apparaten eller utföra något underhåll på den utan tillsyn.
• Om nätsladden är skadad måste den bytas ut av tillverkaren eller en certifierad elektriker för att undvika risk för brand eller elektriska stötar. Använd inte produkten med en skadad sladd.
• Dra aldrig i sladden – det kan orsaka kortslutning, skador på sladden, brand eller elektrisk stöt.
• Det rekommenderas att installera ventilationsaggregatet mer än 2,1 m över golvet så att barn inte kan nå installationen. Efter installationen bör det finnas minst 50 cm fritt utrymme mellan produkten och omgivningen.
• Vidta försiktighetsåtgärder för att förhindra att förbränningsgaser strömmar tillbaka från öppna gasapparater. Sådana gaser kan orsaka kolmonoxidförgiftning.
• Sätt i batterierna med rätt polaritet. Ladda inte icke-uppladdningsbara batterier. Förvara fjärrkontrollen utom räckhåll för barn – batterier kan sväljas och orsaka olyckor.
• Använd inte med ett igensatt filter – detta kan skada interna komponenter och täcks inte av produktgarantin.
• Koppla alltid bort strömmen före installation eller underhåll.
• Håll produktens nätsladd borta från värmekällor.
• Rumsfläkten och använda batterier lämnas till en lämplig återvinningsstation (WEEE).
• Produkten bör inte installeras i utvändiga fönster eller väggar.
• Kontakten måste vara åtkomlig efter installationen så att enheten kan kopplas bort från strömförsörjningen vid behov.

Användning och lådans innehåll

Arida Base 110 WiFi är avsedd för luftväxling i lägenheter, villor, hotell, kaféer och andra bostads- och offentliga byggnader. Enheten är utrustad med en keramisk energiåtervinningsenhet och en fläkt som tillför frisk luft och suger ut använd luft med energiåtervinning.

• Utformad för genomvägginstallation – passar väggar från 270 mm till 500 mm tjocka.
• Utformad för kontinuerlig drift med ström ansluten.
• Den transporterade luften får inte innehålla explosiva blandningar, kemiska ångor, grovt damm, sot, oljedroppar, klibbiga ämnen, patogener eller andra skadliga ämnen.

Lådans innehåll

• Ventilationsenhet – 1 st.
• Tillbehörspåse (väggplugg och skruvar) – 1 st.
• Fjärrkontroll – 1 st.
• Snabbstartguide – 1 st.

Tekniska specifikationer

Egendom	Värde
Spänning	220–240V
Frekvens	50/60Hz
Strömförbrukning (L/M/H)	4 / 5 / 5,7 W
Luftflöde (L/M/H)	10 / 20 / 25 m³/h
Bullernivå	31,2 dB(A)
Värmeåtervinning	Upp till 97 %
Luftkanaldiameter	110 mm
Typ av värmeväxlare	Keramisk värmeväxlare
Energimärkning	Klass A+
Monteringstyp	Väggmontering (genomgående)
Väggtjocklekskompatibilitet	270–500 mm
Driftstemperatur (utomhus)	-20°C till +50°C
Max relativ luftfuktighet	Under 80 %
Nettovikt	2,9 kg

Design och funktion

Enheten består av en teleskopisk luftkanal med justerbar längd, en ventilationsenhet och en ventilationskåpa. Ett förfilter och en keramisk energiåtergenerator är placerade inuti den inre kanalen. Den keramiska energiåtergeneratorn utvinner energi från frånluften för att värma eller kyla tilluften.

Driftlägen

• Tilluftsläge: Fläkten går kontinuerligt och tillför frisk luft utifrån.
• Frånluftsläge: Fläkten går kontinuerligt och suger ut använd inomhusluft.
• Regenereringsläge (värmeåtervinning): Enheten växlar automatiskt mellan tilluft och frånluft var 75:e sekund. Varm inomhusluft värmer upp den keramiska regeneratorn, som sedan överför värmen till kall friskluft utifrån. Värmeåtervinning upp till 97 %.

Installationsguide

Installation och anslutning bör endast utföras av kvalificerad personal.

Steg 3 – Montera utvändig regnhuv

Ta bort regnhuven och montera den på basen och locket. Rikta in basen med väggöppningen från utsidan (observera att basen har en pil som ska peka nedåt). Markera de fyra fästpunkterna och borra hål. Fäst basen i väggen. Klicka fast locket genom att rikta in låshakarna med spåren i basen – pilen på locket ska peka nedåt.

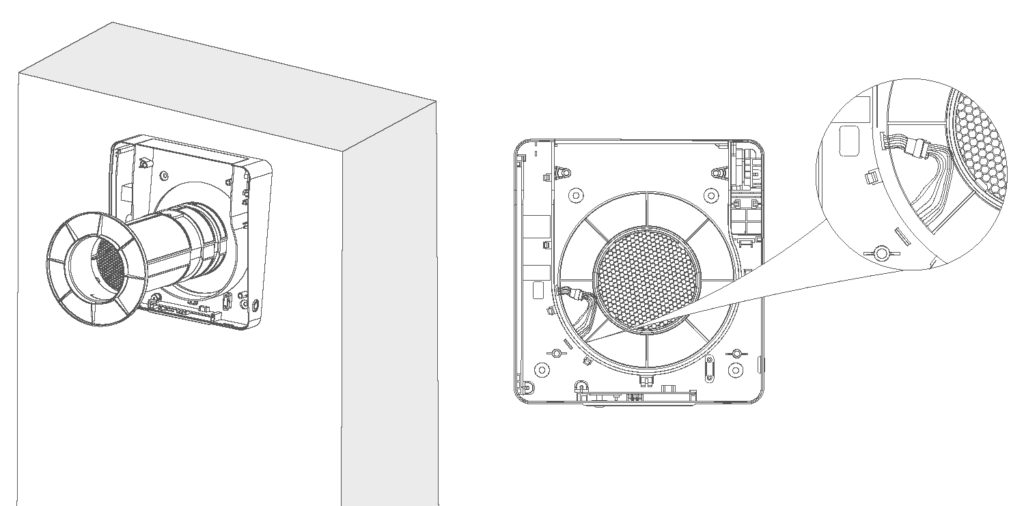

Steg 5 – Anpassa inomhusenheten

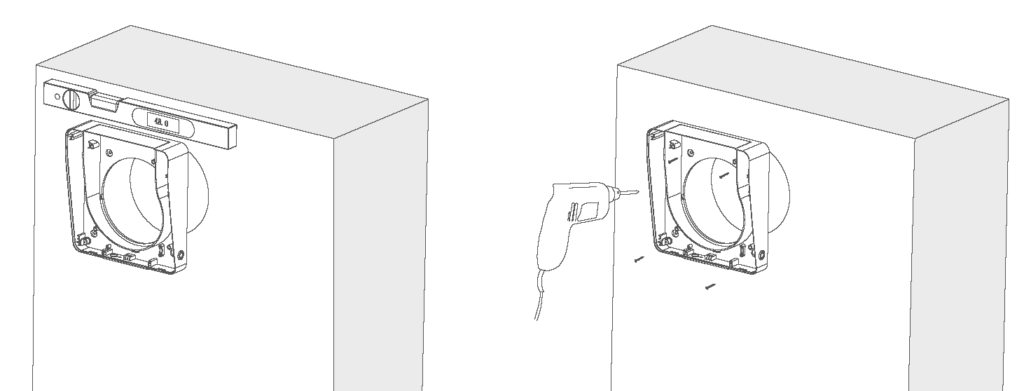

Rikta in inomhusenheten med väggöppningen och markera skruvhålen. Skruva in kärnan löst i monteringsplattan och för in kärnan med inomhusenheten i röret som ett stycke. Vänta med att ansluta kärnan till monteringsplattan.

Funktionsbeskrivning och LED-indikatorer

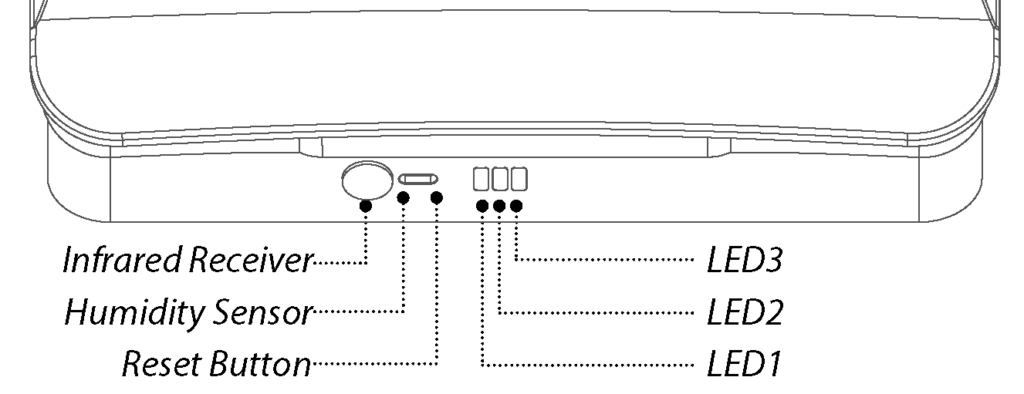

Kontrollpanelen sitter på enhetens undersida och innehåller tre LED-indikatorer (LED1, LED2, LED3), en infraröd mottagare, en fuktighetssensor och en RESET-knapp.

LED-indikatorer

Ljussignal	Betydelse
Grönt ljus	Tilluftsläget är aktivt
Rött ljus	Extraktionsläget är aktivt
Blått ljus	Regenereringsläget (värmeåtervinning) är aktivt
Blinkande blått ljus	Fuktutlöst avgasläge
Blinkande rött ljus	Påminnelse om filterrengöring (efter 960 timmars drift)
LED1 röd snabb blinkning ×4	Filtertimern är återställd

ÅTERSTÄLL-knappen

Återställningsknappen manövreras med en SIM-kortsstift eller annat nålformat föremål med en diameter på mindre än 2 mm. Undvik vassa föremål.

Tryck	Fungera
Kort tryckning	Välj hastighet 1 → hastighet 2 → hastighet 3 → av (cirkulerande)
Håll i 3 sekunder.	WiFi-anslutningsläge (LED1 blinkar grönt)
Håll i 6 sekunder.	Ställ in som ledarenhet i parkopplingsläge (LED1 blinkar blått)
Håll i 9 sekunder.	Ställ in som följarenhet i parkopplingsläge (LED1 + LED2 blinkar blått)
Håll i 12 sekunder.	Återställ filterlarm
Håll i 15 sekunder.	Återställ till fabriksinställningar

Fjärrkontroll

Tryck och skjut av batterilocket, ta bort de gamla batterierna och sätt i nya AAA-batterier med rätt polaritet. Tryck tillbaka locket tills det låses. Rikta fjärrkontrollen mot kontrollpanelen på enhetens undersida. Max räckvidd: 15 meter (fri sikt).

Knapp	Fungera
Hastighet + / –	Justera mellan 3 fläkthastigheter
Lägesväxling (M)	Välj mellan frånluftsläge, tilluftsläge och ventilationsläge
Ljus på/av	Slå på eller av LED-indikatorerna
Boost-läge	Går på toppfart i 30 minuter
Filter (håll intryckt i 5 sekunder)	Återställ filterlarmet efter rengöring
Ström på/av	Slå på eller av enheten

Parkoppling av ledar- och följarenheter

Flera enheter kan anslutas i ett master/slave-system där en masterenhet styr en eller flera slavenheter via fjärrkontroll.

Konfigurera hanteringsenheten

1. Håll RESET-knappen intryckt i 6 sekunder . LED1 blinkar blått – enheten är i parningsläge som ledare.

Konfigurera en följarenhet

1. Håll RESET-knappen intryckt i 9 sekunder . LED1 och LED2 blinkar blått – enheten är i parkopplingsläge enligt följande.
2. Parkopplingen måste slutföras inom 1 minut. Enheterna bör vara nära varandra under processen.
3. Lyckad parkoppling: Ledarenhetens LED1 blinkar snabbt tre gånger och slocknar sedan.
4. Parkopplingen misslyckades: LED-lampan blinkar i 1 minut och släcks automatiskt.

I regenereringsläge körs följarenheten i motsatt riktning jämfört med ledaren. I andra lägen körs båda i samma riktning.

WiFi-installation och app

Ladda ner Smart Life -appen från App Store eller Google Play.

Krav för förinstallation: Routern måste använda 2,4 GHz-nätverket (inte 5 GHz). Bluetooth måste vara aktiverat på mobiltelefonen.

1. Ladda ner Smart Life från App Store eller Google Play.
2. Anslut din mobiltelefon till WiFi (2,4 GHz) och aktivera Bluetooth. Se till att enheten och telefonen är på samma nätverk.
3. Med enheten i standbyläge: Tryck och håll ner RESET-knappen i 3 sekunder (använd SIM-kortets PIN-kod) tills LED1 blinkar grönt. Enheten är nu i WiFi-inställningsläge.
4. Öppna Smart Life-appen, logga in och tryck på plustecknet uppe till höger. Välj "Lägg till enhet".
5. Appen hittar automatiskt enheten när Bluetooth är på och enheten är i rätt läge.
6. Välj ditt hemnätverks WiFi-namn och ange lösenordet.
7. Efter lyckad anslutning kan du hitta enheten i översikten i Smart Life-appen.

Fuktighetskontroll via appen

Ställ in fuktighetsgränsen mellan 50-95 %. I regenereringsläge aktiveras avgasläget automatiskt när fuktigheten överstiger gränsen, och enheten återgår till föregående läge när fuktigheten sjunker 10 procentenheter under den inställda gränsen.

Återställ WiFi

Öppna Smart Life-appen, tryck och håll ner den enhet du vill koppla från och välj "Ta bort enhet". Bekräfta för att koppla bort WiFi.

Underhåll och rengöring

Koppla alltid bort strömmen före underhåll.

Hur man demonterar för rengöring

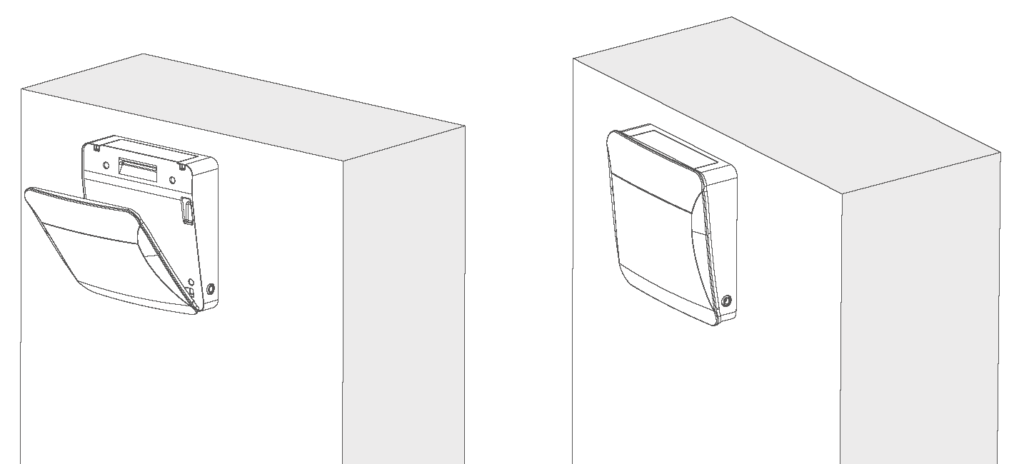

1. Ta bort frontpanelen från inomhusenheten.
2. Koppla bort kablarna mellan inomhusenheten och innerkanalen och lossa innerkanalen.
3. Ta bort den keramiska regeneratorn och primärfiltret från den inre luftkanalen.
4. Rengör enligt tabellen nedan och sätt tillbaka allt i omvänd ordning.

Komponent	Frekvens	Metod
Förfilter	4 gånger per år	Tvätta eller dammsug. Låt torka helt före installation. Livslängd ca 3 år.
Keramisk energiregenerator	4 gånger per år	Skölj direkt med vatten. Låt stå i solen tills det är helt torrt. Dammsug minst en gång om året.
Fläkt (impeller)	1 × per år	Ta bort innerfästet och ta ut fläkten. Använd en mjuk borste, trasa eller dammsugare. Använd inte vatten eller slipmedel.
F7-filter (valfritt)	4 gånger per år	Kan inte tvättas – endast dammsugs, eller byt ut vid behov.

Lagring och transport

• Förvara enheten i originalförpackningen på en torr plats.
• Lagringsplatsen måste vara fri från aggressiva ångor och kemiska blandningar som kan orsaka korrosion eller deformation.
• Undvik mekaniska stötar under hantering och transport.

Felsökning

Fel	Möjlig orsak	Lösning
Fläkten startar inte.	Ingen strömförsörjning	Kontrollera att enheten är korrekt ansluten till ström.
Fläkten startar inte.	Motorn har fastnat eller fläktbladen är igensatta	Stäng av enheten, rengör fläktbladen och starta om den.
Lågt luftflöde	Låg hastighetsinställning	Öka fläkthastigheten
Lågt luftflöde	Smutsiga filter, fläkt eller värmeväxlare	Rengör eller byt filter och rengör fläkt och värmeväxlare
Buller/vibrationer	Smutsiga fläktblad	Rengör fläktbladen
Buller/vibrationer	Lösa skruvar på skåpet eller ventilationsfläkten	Dra åt alla skruvar
Parkopplingen misslyckades	Ledare/följare konfigurerades med olika fjärrkontroller	Använd samma fjärrkontroll för båda enheterna
Parkopplingen misslyckades	Många metall- eller störkällor i närheten	Ta bort störningskällorna eller flytta installationsplatsen.
Parkopplingen misslyckades	För långt avstånd mellan enheter	Flytta enheterna närmare varandra (max. 15 m fri sikt)
WiFi-anslutningen misslyckades	Telefonen är ansluten till ett 5 GHz-nätverk	Byt till 2,4 GHz-nätverk
WiFi-anslutningen misslyckades	Felaktig anslutning till offentligt WiFi	Använd ett privat hemnätverk med ditt eget lösenord
WiFi-anslutningen misslyckades	Bluetooth på din telefon är inaktiverat.	Slå på Bluetooth och försök igen.
