Bruksanvisning för Arida Venti 110 WiFi rumsfläkt

Säkerhetskrav

Läs noggrant igenom bruksanvisningen innan du installerar och använder ventilationsaggregatet. Installation och drift måste utföras i enlighet med denna manual och tillämpliga nationella bygg-, el- och tekniska föreskrifter.

Varningarna i denna manual måste tas på allvar eftersom de innehåller viktig säkerhetsinformation. Underlåtenhet att följa anvisningarna kan leda till personskador eller skador på produkten.
Läs bruksanvisningen noggrant och spara den så länge du använder ventilationsaggregatet.
Denna apparat kan användas av barn från 8 år och uppåt om de har fått tillsyn eller instruktioner om hur apparaten används på ett säkert sätt. Låt inte barn leka med apparaten eller utföra något underhåll på den utan tillsyn.
Om nätsladden är skadad måste den bytas ut av tillverkaren eller en certifierad elektriker. Använd aldrig produkten med en skadad kabel eller förlängningssladd.
Dra aldrig i sladden – det kan orsaka kortslutning, skador på kabeln, brand eller elektrisk stöt.
Det rekommenderas att montera ventilationsaggregatet högre än 2,1 m över golvet så att barn inte kan nå installationen.
Vidta försiktighetsåtgärder för att förhindra att förbränningsgaser från öppna gasapparater återströmmar till angränsande rum. Sådana gaser kan orsaka kolmonoxidförgiftning.
Sätt i batterierna med rätt polaritet. Ladda inte icke-uppladdningsbara batterier. Förvara fjärrkontrollen utom räckhåll för barn – batterier kan sväljas och orsaka olyckor.
Använd inte enheten med ett igensatt filter – det kan skada interna komponenter och minska livslängden. Täcks inte av produktgarantin.
Koppla alltid bort strömmen före installation eller underhåll.
Håll produktens nätsladd borta från värmekällor.
Produkten är inte lämplig för installation i utvändiga fönster eller väggar.
Rumsfläkten och använda batterier lämnas till en lämplig återvinningsstation (WEEE).

Användning och lådans innehåll

Arida Venti 110 WiFi är avsedd för luftväxling i lägenheter, villor, hotell, kaféer och andra bostads- och offentliga byggnader. Enheten är utrustad med en keramisk energiåtervinningsenhet och en fläkt som tillför frisk luft och suger ut använd luft med värmeåtervinning. Modellen har en inbyggd CO₂-sensor och stöder anslutning av en negativ jonisator (köps separat).

Utformad för genomvägginstallation – passar väggar från 270 mm till 500 mm tjocka.
Inomhusenheten är fäst med magneter och kräver inga skruvar för montering.
Kapslingsklass: IPX4 (skyddad mot stänkvatten).
Utformad för kontinuerlig drift med ström ansluten.
Den transporterade luften får inte innehålla explosiva blandningar, kemiska ångor, grovt damm, sot, oljedroppar, klibbiga ämnen, patogener eller andra skadliga ämnen.

Tekniska specifikationer

Egendom	Värde
Spänning	220–240 V (kompatibel med 100–240 V)
Frekvens	50/60Hz
Strömförbrukning (L/M/H)	6 / 7 / 7,8 W
Luftflöde till/från (L/M/H)	10 / 20 / 25 m³/h
Luftflödesregenerering (L/M/H)	5 / 10 / 12,5 m³/h
Max. luftflöde (Boost-läge)	30 m³/h
Bullernivå	31,2 dB(A)
Värmeåtervinning	Upp till 97 %
Varvtal (L/M/H)	1100 / 2200 / 2600 varv/min
Maxhastighet	2950 varv/min
Luftkanaldiameter	110 mm
Energimärkning	Klass A
Inträngningsskydd	IPX4
Monteringstyp	Väggmontering (genomgående)
Väggtjocklekskompatibilitet	270–500 mm
Driftstemperatur (utomhus)	-20°C till +50°C
Max relativ luftfuktighet	Under 80 %
Nettovikt	3,4 kg

Design och funktion

Enheten består av en teleskopisk luftkanal med justerbar längd, en ventilationsenhet och en extern ventilationshuv. Förfiltret och den keramiska energiåtervinningsenheten är placerade inuti den inre kanalen. Återvinningsenheten är utrustad med en draglina som gör den enkel att ta bort för rengöring.

Inomhusenheten är magnetiskt fäst på monteringsplattan – ingen skruvfastsättning av själva enheten krävs. Detta gör det enkelt att ta bort inomhusenheten för underhåll och rengöring.

Driftlägen

Tilluftsläge: Fläkten går kontinuerligt och tar in friskluft inifrån. Vid parkoppling av två enheter körs den ena med tilluft och den andra med frånluft.
Frånluftsläge: Fläkten går kontinuerligt och suger ut använd inomhusluft.
Regenereringsläge (värmeåtervinning): Enheten växlar automatiskt mellan tilluft och frånluft var 75:e sekund. Varm inomhusluft värmer upp den keramiska regeneratorn, som sedan överför värmen till kall friskluft utifrån. Värmeåtervinning upp till 97 %.

Installationsguide

Installation och anslutning bör endast utföras av kvalificerad personal.

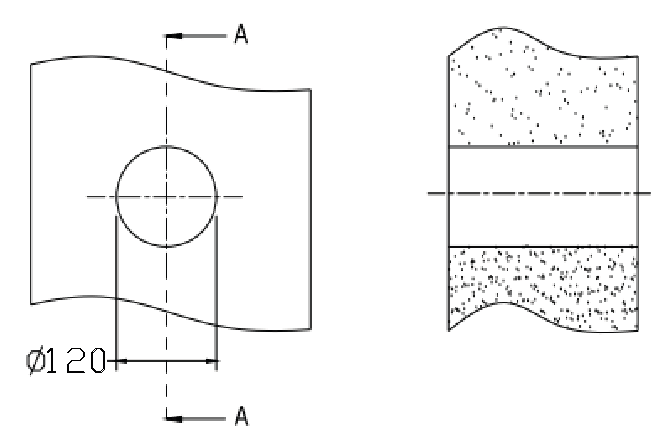

Steg 1 – Borra hålet i väggen

Borra ett runt hål på Ø120 mm horisontellt genom hela väggen med en lutning på 2–3° utåt . För bästa prestanda rekommenderar vi minst 15 cm fritt utrymme från inomhusenhetens ytterkant till väggen eller taket.

Tips! Använd en kärnborr, eller en borr med hålsåg och förlängning.

Steg 2 – Fäst röret på väggen

Tryck in PVC-röret i hålet och anpassa längden till väggens tjocklek. Använd konstruktionsskum, akryl eller lim för att fästa röret jämnt så att det är i jämnhöjd med innerväggen. Om du har en trä- eller gipsvägg bör du täta den extra väl runt röret. Låt fästmaterialet torka helt innan du fortsätter.

Steg 3 – Montera det yttre ventilkåpan

Ta bort ventilkåpan och demontera den. Placera basen på utsidan mot väggen så att pilen på basen pekar nedåt. Markera de 4 fästpunkterna, borra hål och fäst basen med plugg och skruvar. Klicka fast kåpan genom att passa in låshakarna med spåren i basen – pilen på kåpan ska peka nedåt.

Steg 4 – Montera monteringsplattan

Använd ett vattenpass för att säkerställa att monteringsplattan hänger rakt. Observera att det lilla plastblocket på metallplattan ska sitta över det runda hålet. Rikta in monteringsplattan med hålet och fäst den med skruvar och väggpluggar.

Steg 5 – Anpassa och installera kärnan

Trä in kärnan löst i monteringsplattan och för in kärnan och monteringsplattan i röret som en enhet. Anslutningspluggarna ska vara vända nedåt . Vänta med att ansluta kärnan till monteringsplattan tills allt sitter korrekt.

Viktigt! Dra ut kärnan något och se till att den inte sitter hårt mot monteringsplattan. Kärnan måste tas bort för underhåll och måste vara lös.

Steg 6 – Anslut inomhusenheten till kärnan

Håll inomhusenheten på plats medan du ansluter kontakterna.

Tips! Vrid inomhusenheten medurs några gånger så att kablarna vrids något. Detta hjälper dem att hålla sig på plats.

Steg 7 – Placera trådarna i spåret

Se till att alla kablar är ordentligt isatta i spåret på inomhusenheten och att de inte sticker ut. Utstickande kablar kan skapa ett mellanrum mellan inomhusenheten och monteringsplattan.

Steg 8 – Fäst inomhusenheten på monteringsplattan

Tryck inomhusenhetens undersida mot väggen så att kablarna inte faller ur spåret. Tryck sedan inomhusenhetens ovansida mot magneterna på monteringsplattan. Inomhusenheten har två hål som går över magneterna högst upp på plattan – dessa håller inomhusenheten säkert på plats. Inga skruvar behövs.

Efter installation: Kontrollera att det inte finns något synligt mellanrum mellan inomhusenheten och monteringsplattan. Om det finns ett mellanrum är ledningarna förmodligen inte korrekt installerade – ta ner inomhusenheten, placera ledningarna korrekt i spåret och montera tillbaka den.

För att uppnå bästa möjliga prestanda måste värmeväxlaren och luftfiltret rengöras regelbundet. Se underhållsavsnittet.

Användning – knappar och fjärrkontroll

Knappar på enheten

Knapp	Fungera
Övre knappen – LÄGE	Växlar mellan frånluftsläge, tilluftsläge och ventilationsläge (regenerering)
Mittknapp – FLÄKTHASTIGHET	Växlar mellan 3 fläkthastigheter
Nedre knapp – PÅ/AV	Slår på eller av enheten

Fjärrkontroll

Sätt i knappcellsbatteriet (CR2025) före användning. Vrid batterilocket medurs tills triangelpilen pekar på den låsta symbolen. För att ta bort batteriet: Vrid moturs tills pilen pekar på den olåsta symbolen. Rikta fjärrkontrollen direkt mot enhetens framsida när den används.

Knapp	Fungera
Hastighet + / –	Justera mellan 3 fläkthastigheter
Lägesväxling	Välj mellan frånluftsläge, tilluftsläge och ventilationsläge
Ljus på/av	Slå på eller av LED-indikatorerna
Boost-läge	Går på högsta hastighet i 30 minuter, stannar sedan automatiskt
Jonisering på/av	Slår på/av negativ joniserare (joniserare köps separat)
Filter (håll intryckt i 5 sekunder)	Återställ filterlarm efter rengöring (standardintervall: 1600 timmar)
Ström på/av	Slå på eller av enheten

Statuslampa – betydelse

Ljussignal	Betydelse
Grönt ljus – tilluft	Tilluftsläget är aktivt
Rött ljus – avgasrör	Extraktionsläget är aktivt
Blått ljus – regenerering	Regenereringsläget (värmeåtervinning) är aktivt
Blått ljus PÅ (avstängt läge)	Ledare/följare-parning är aktiv
Grönt ljus PÅ	WiFi-ansluten och IoT-funktion aktiverad
Rött ljus PÅ	Påminnelse om filterrengöring
Lila ljus PÅ	Ledarenhet i ledar-/följarläge med aktiv IoT-anslutning
Grönt ljus blinkar långsamt	Automatisk ventilationsfunktion är aktiv
Blått ljus blinkar långsamt	Frikylningsfunktionen är aktiv
Röd lampa blinkar 3 gånger	Filterrengöring har registrerats och räknaren har återställts

Parkoppling av ledar- och följarenheter

Flera enheter kan anslutas i ett ledare/följare-system. Ledarenheten styrs via fjärrkontroll eller app, medan följarenheten automatiskt synkroniseras med ledaren. Ledaren kan endast anslutas till en följare.

Konfigurera hanteringsenheten

Anslut strömmen till enheten. I avstängt läge: Håll MODE-knappen intryckt i 5 sekunder tills statuslampan blinkar långsamt blått. Enheten är nu inställd på ledarrollen.

Konfigurera en följarenhet

Anslut strömmen till enheten. I avstängt läge: Håll MODE-knappen intryckt i 5 sekunder tills statuslampan blinkar långsamt grönt. Enheten är nu inställd på följarrollen.
Båda enheterna måste försättas i parkopplingsläge inom 1 minut och bör vara nära varandra under processen.
Lyckad parkoppling: Statuslampan på båda enheterna lyser blått och förblir tänd.
Parkopplingen misslyckades: Statuslamporna blinkar i 1 minut och släcks sedan automatiskt.

Återställ parkoppling

I avstängt läge: Håll knappen FAN SPEED intryckt i 5 sekunder på den parade enheten tills statuslampan blinkar långsamt blått. Upprepa på den andra enheten inom 1 minut. Båda enheterna återställs till standardinställningarna utan att någon roll tilldelas.

Hur systemet fungerar

Utan rolltilldelning kan en fjärrkontroll styra en eller flera enheter samtidigt.
Efter rolltilldelningen svarar endast ledarenheten på fjärrkontrollen. Följarenheten synkroniserar med ledaren.
I regenereringsläge går följarenheten i motsatt riktning jämfört med ledarenheten för optimal luftcirkulation. I andra lägen går båda i samma riktning.
Max räckvidd mellan ledare och följare: 15 meter (fri sikt). Signalen kan tränga igenom 180 mm tjocka tegelväggar.

WiFi-installation och app

Ladda ner Smart Life -appen från App Store eller Google Play. Appen stöder även styrning via Google Home och Amazon Alexa.

Krav för förinstallation: Routern måste använda ett 2,4 GHz-nätverk (inte 5 GHz). Bluetooth måste vara aktiverat på mobiltelefonen och enheten och telefonen måste befinna sig inom samma WiFi-täckning.

Ladda ner Smart Life från App Store eller Google Play.
Anslut din mobiltelefon till WiFi (2,4 GHz) och slå på Bluetooth.
Med enheten i avstängt läge: Tryck och håll ner PÅ/AV-knappen i 5 sekunder tills statuslampan blinkar långsamt rött. Enheten är nu i WiFi-installationsläge.
Öppna Smart Life-appen, logga in och tryck på plustecknet uppe till höger. Välj "Lägg till enhet".
Appen hittar automatiskt enheten när Bluetooth är aktiverat och enheten är i rätt läge.
Välj ditt hemnätverks WiFi-namn i appen – det måste matcha nätverket som din telefon är ansluten till – och ange WiFi-lösenordet.
Efter lyckad anslutning hittar du enheten i översikten på startskärmen i Smart Life-appen.

Appfunktioner

På/av-kontroll och lägesval
Fläkthastighet och Boost-läge
LED-lampa på/av
Jonisering på/av (när joniserare är ansluten)
12-timmars timerkontroll
CO₂-reglering: När en CO₂-sensor är ansluten kan du ställa in ett gränsvärde från 400 till 2000 ppm. Om CO₂-koncentrationen inomhus överstiger gränsen i regenereringsläge aktiveras tilluftsläget automatiskt för att tillföra friskluft. Enheten återgår till föregående läge när CO₂-nivån sjunker under den inställda gränsen.
Fuktighetskontroll (valfritt): Ställ in fuktighetsgränsen mellan 40-95 %. I regenereringsläge aktiveras avgasläget automatiskt när fuktigheten överstiger gränsen, och enheten återgår till föregående läge när fuktigheten sjunker 5 procentenheter under den inställda gränsen.
Frikyla: När utomhustemperaturen är behaglig kan enheten arbeta i ren tilluftsdrift utan värmeåtervinning. Justerbar temperaturgräns: 10–29 °C.
Visning av CO₂-nivå och utomhustemperatur i realtid (när enheten är i tillufts- eller regenereringsläge)
Filterlarm och redigerbart enhetsnamn

Återställ WiFi

Öppna Smart Life-appen, tryck och håll ner den enhet du vill koppla från och välj "Ta bort enhet" längst ner på skärmen. Bekräfta för att koppla bort WiFi.

Underhåll och rengöring

Koppla alltid bort strömmen före underhåll. Koppla bort anslutningskablarna mellan inomhusenheten och innerkanalen och ta ner inomhusenheten och innerkanalen separat från väggen.

Obs: Den keramiska energiregeneratorn är ömtålig – dra ut den försiktigt för att undvika skador.

Komponent	Frekvens	Metod
Förfilter	4 gånger per år	Tvätta eller dammsug. Låt torka helt före installation. Livslängd ca 3 år.
Keramisk energiregenerator	4 gånger per år	Skölj försiktigt direkt med vatten. Låt stå i solen tills det är helt torrt. Dammsug minst en gång om året.
Fläkt (impeller)	1 × per år	Ta bort innerfästet och ta ut fläkten. Använd en mjuk borste, trasa eller dammsugare. Använd inte vatten eller slipmedel.
F7-filter (valfritt)	4 gånger per år	Kan inte tvättas – endast dammsugs, eller byt ut vid behov. Kontakta säljaren för ett nytt filter.

Lagring och transport

Förvara enheten i originalförpackningen på en torr plats.
Lagringsplatsen måste vara fri från aggressiva ångor och kemiska blandningar som kan orsaka korrosion eller deformation.
Undvik mekaniska stötar under hantering och transport.

Felsökning

Fel	Möjlig orsak	Lösning
Fläkten startar inte.	Ingen strömförsörjning	Kontrollera att enheten är korrekt ansluten till ström.
Fläkten startar inte.	Motorn har fastnat eller fläktbladen är igensatta	Stäng av enheten, rengör fläktbladen och starta om den.
Lågt luftflöde	Låg hastighetsinställning	Öka fläkthastigheten
Lågt luftflöde	Smutsiga filter, fläkt eller värmeväxlare	Rengör eller byt filter, och rengör fläkt och värmeväxlare
Buller/vibrationer	Smutsiga fläktblad	Rengör fläktbladen
Buller/vibrationer	Lösa skruvar på skåpet eller ventilationsfläkten	Dra åt alla skruvar
Gap mellan inomhusenhet och monteringsplatta	Ledningar som sticker ut ur spåret	Ta ner inomhusenheten, placera kablarna korrekt i spåret och montera ihop den igen.
Parkopplingen misslyckades	Ledare/följare konfigurerades med olika fjärrkontroller	Använd samma fjärrkontroll för båda enheterna
Parkopplingen misslyckades	Många metall- eller störkällor i närheten	Ta bort störningskällorna eller flytta installationsplatsen.
Parkopplingen misslyckades	För långt avstånd mellan enheter	Flytta enheterna närmare varandra (max. 15 m fri sikt)
WiFi-anslutningen misslyckades	Telefonen är ansluten till ett 5 GHz-nätverk	Byt till 2,4 GHz-nätverk
WiFi-anslutningen misslyckades	Felaktig anslutning till offentligt wifi (hotell, köpcentrum etc.)	Använd ett privat hemnätverk med ditt eget lösenord
WiFi-anslutningen misslyckades	Bluetooth på din telefon är inaktiverat.	Slå på Bluetooth och försök igen.
