Arida Venti 160 WiFi rumsfläkt

Före installationen

• Denna produkt är avsedd för inomhusbruk, med en utomhustemperatur mellan -20 °C och +50 °C.
• Produkten får endast användas enligt tillverkarens rekommendationer.
• Packa upp produkten försiktigt.
• Följ säkerhetsanvisningarna för elverktyget vid montering.
• Använd inte produkten med en skadad kabel eller förlängningssladd.
• Koppla alltid bort produkten från strömförsörjningen före installation eller underhåll.
• Håll produktens nätsladd borta från värmekällor.

Installations- och anslutningsarbeten får endast utföras av kvalificerad personal i enlighet med tillämplig säkerhetsinformation.
Platsen måste förhindra åtkomst för oövervakade barn.

Var kan man använda den här rumsfläkten?

• Rumsfläkten är avsedd för luftväxling i lägenheter, villor, hotell, kaféer och andra bostäder och offentliga byggnader. Rumsfläkten är utrustad med en keramisk värmeväxlare och en fläkt som både tillför frisk luft och suger ut luft med energiåtervinning.
• Fläkten är avsedd för genomgående väggmontage. Den medföljande vägggenomföringen möjliggör installation i väggar upp till 270 mm tjocka. Med hjälp av förlängningsröret (valfritt tillbehör) kan väggen bli upp till 700 mm tjock.
• Ventilatorn är konstruerad för kontinuerlig drift.
• Luften får inte innehålla brandfarliga eller explosiva ämnen, kemiska ångor, grovt damm, sot och oljepartiklar, klibbiga ämnen, fibermaterial, patogener eller andra skadliga ämnen.

För att förhindra att damm samlas i rummet får rumsfläkten inte installeras på platser där luftkanalen kan blockeras av persienner, gardiner, draperier och andra element. Blockerande element kan förhindra normalt luftflöde i rummet, vilket resulterar i minskad effektivitet.

Läs detta innan du installerar rumsfläkten

• Denna rumsfläkt är avsedd för inomhusbruk med en omgivningstemperatur mellan –20 °C och +50 °C och en relativ luftfuktighet under 80 %.
• Denna rumsfläkt är klassificerad som en elektrisk apparat av klass II med en (IP)-klassning på IPX4.
• Produktens design förbättras ständigt, och vissa modeller kan därför skilja sig något från de modeller som beskrivs i denna manual.
• Rumsfläkten består av en teleskopisk luftkanal med justerbar längd som regleras av den inre luftkanalens position inuti den yttre luftkanalen, ventilationsenheten och ventilationskåpan.
• Finfiltret, förfiltret och den keramiska energiregeneratorn är placerade inuti den inre kanalen. Filtren är utformade för att rena tilluften och förhindra att främmande föremål kommer in i regeneratorn och fläkten.
• Den keramiska värmeväxlaren utvinner energi från frånluften för att värma eller kyla tilluften.
• Värmeväxlaren är försedd med en draglina på insidan för att göra det lättare att dra ut den ur rumsfläkten. Värmeväxlaren är installerad på ett isolerande material som också fungerar som tätningsmedel.
• Rumsfläkten kan installeras inifrån det rum den ska installeras i.

Installation

För bästa möjliga prestanda rekommenderar vi att inomhusenheten monteras med ett minsta avstånd på 15 cm från inomhusenhetens ytterkant till vägg/tak.

1. Borra hålet

Borra ett runt hål på Ø160–170 mm horisontellt genom hela väggen.

Tips! Använd en kärnborr, eller en borr med hålsåg och förlängning.

2. Montera gummistöveln

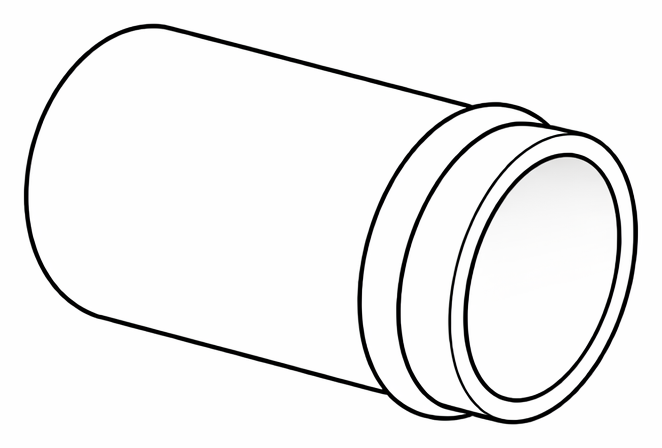

Trä den medföljande gummihylsan över PVC-röret, så att den tätar mellan plasten i väggen och röret.

3. Fäst röret på väggen

Tryck sedan in röret med gummihylsan i väggen. Justera det så att det passar mot väggen och är helt rakt. Använd konstruktionsskum, akryl eller lim för att fästa röret jämnt så att det är i jämnhöjd med innerväggen.

Låt fästmaterialet torka.

4. Justera monteringsplattan

Skruva in kärnan löst i monteringsplattan för inomhusenheten och för sedan in kärnan med monteringsplattan i röret som ett stycke. Anslutningspluggarna ska vara vända nedåt.

5. Skruva fast monteringsplattan

Använd ett vattenpass när du monterar monteringsplattan.

Viktigt! Dra ut kärnan något och se till att kärnan inte är spänd mot monteringsplattan. Kärnan måste tas bort för underhåll och måste vara lös.

6. Anslut inomhusenheten till kärnan

Håll i inomhusenheten medan du ansluter kontakterna.

Tips! Vrid inomhusenheten några gånger medurs för att tvinna kablarna. Detta gör att de sitter på plats lättare.

8. Placera trådarna i spåret

Se till att kablarna är ordentligt förda in i spåret på inomhusenheten och att de inte sticker ut. Detta kan orsaka glidning mellan inomhusenheten och monteringsplattan.

9. Fäst undersidan av inomhusenheten på monteringsplattan

Se till att inomhusenhetens undersida trycks mot väggarna. Detta säkerställer att kablarna inte faller ur spåret och kläms.

10. Fäst magneterna ovanpå

Tryck sedan den övre delen av inomhusenheten mot magneterna.

Inomhusenheten har två hål som går över magneterna ovanpå monteringsplattan. Dessa säkerställer att inomhusenheten sitter på plats.

Drift

Funktionslampa
Detta indikerar fläkthastigheten, totalt 3 hastigheter.
Grönt ljus indikerar matningsläge.
Rött ljus indikerar avgasläge.
Blått ljus indikerar ventilationsläge (riktningen växlar mellan frånluft och tilluft efter 75 sekunders cyklisk drift)

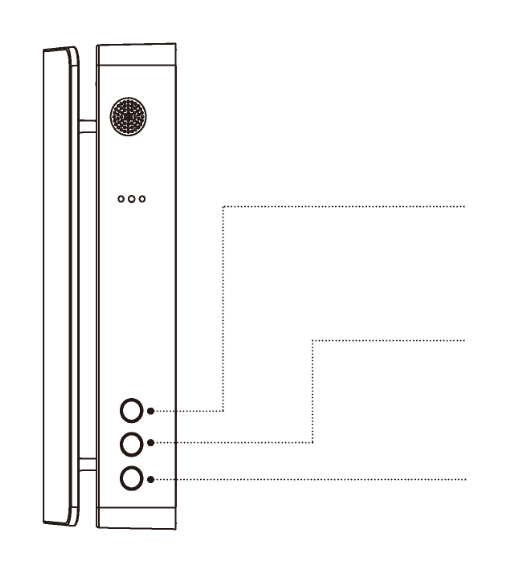

Övre knappen: LÄGE
Växlar mellan ”Frånluftsläge”, ”Tillluftsläge” och ”Ventilationsläge”.

Mittknapp: FLÄKTHASTIGHET
Växlar mellan 3 olika fläkthastigheter.

Nedre knappen: PÅ/AV
Slår på eller av rumsfläkten.

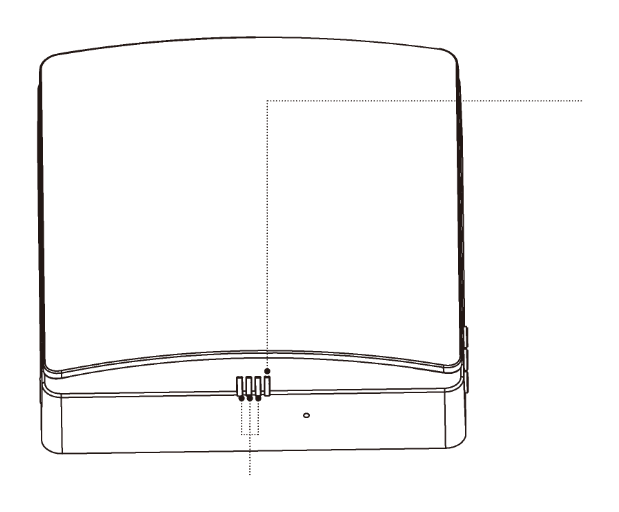

Statuslampa
Om rumsfläkten är påslagen
Blått ljus: Parningsläget är aktiverat och kommunikation mellan master- och slavenheterna har upprättats.
Grönt ljus: IoT-funktionen är aktiverad, WiFi är anslutet och rumsfläkten kan styras från den anslutna appen.
Rött ljus: Filterrengöringslarm som påminner dig om att det är dags att rengöra eller byta ut luftfiltren.
Lila ljus: Indikerar masterrollen i master-slave-anslutningsläge. Masterkontroll över internet är aktiverad.
Grönt ljus blinkar långsamt: Den automatiska ventilationsfunktionen är påslagen och igång.
Blått ljus blinkar långsamt: ”Fri kylning” är aktiverat och fungerar.
Röd lampa blinkar tre gånger: Indikerar att filterrengöringen är klar och rengöringstiden har återställts.
Om rumsfläkten är avstängd
Blått ljus blinkar långsamt: Indikerar att enhetens roll är inställd som master i parkopplingsläge.
Grönt ljus blinkar långsamt: Indikerar enhetens roll som slav i parkopplingsläge.
Rött ljus blinkar långsamt: Indikerar att enheten är i WiFi-anslutningsläge.

Driftlägen

Tilluftsläge (”Tillluft”) eller frånluftsläge (”Exhaust”). Rumsfläkten arbetar i frånlufts- eller tilluftsläge med den valda inställda hastigheten. Detta gäller även för både master och slav om två rumsfläktar är parade ihop.

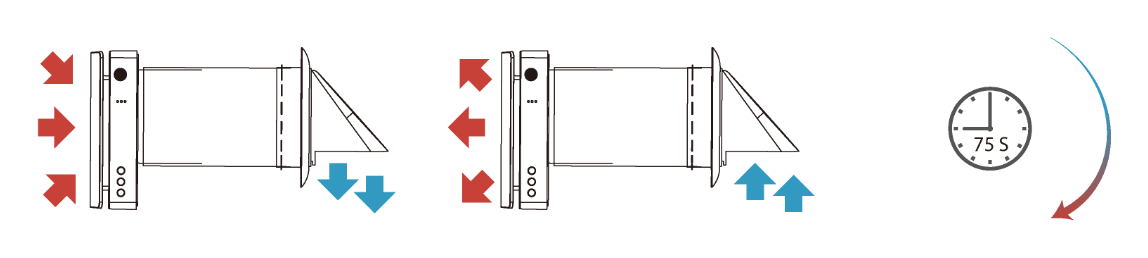

Ventilationsläge (”Värmeåtervinning”). Rumsfläkten går i två cykler på 75 sekunder vardera. Detta läge är effektivt för att ge värme till värmeväxlaren och bör användas på vintern för att upprätthålla god energiåtervinning.

När två anslutna fläktar drivs synkront (master-slave-anslutning), körs en rumsfläkt i tilluftsläge och den andra rumsfläkten i frånluftsläge:

• Intervall 1. Den varma, förorenade luften sugs ut ur rummet i 75 sekunder och passerar genom den keramiska regeneratorn. Denna absorberar gradvis värme och fukt. Efter 75 sekunder växlar fläkten till lufttillförselläge.
• Intervall 2. Den friska och kalla uteluften passerar genom värmeväxlaren i 75 sekunder och absorberar ackumulerad fukt och värme. När värmeväxlaren blir kall växlar fläkten till frånluftsläge.

Utsugningsläge / Tillförselläge

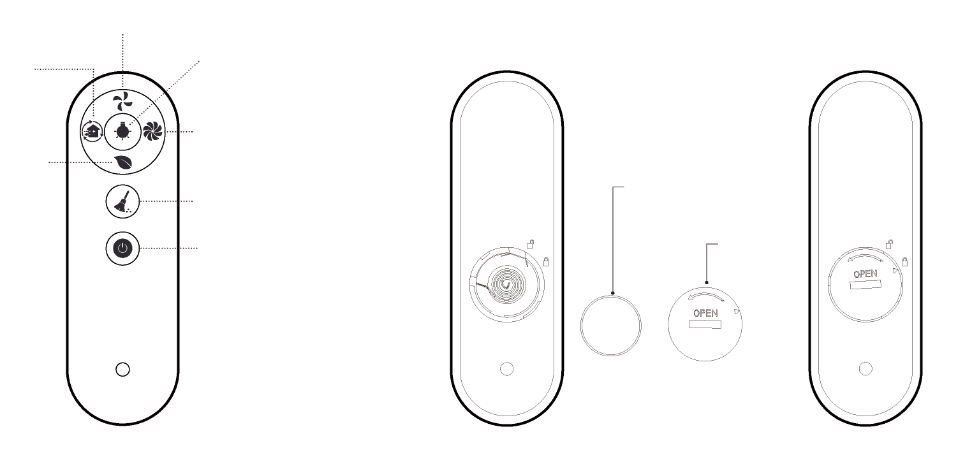

Fjärrkontroll

• CR2025-batteri
• Täcka
• Fläkthastighet
• Ljusindikator AV/PÅ
• "Fläktboost"
• Återställ filterindikator
• PÅ/AV
• Jonisering (valfritt)
• Läge

• PÅ/AV: Slå på eller av rumsfläkten.
• Fläkthastighet: Ändra rumsfläktens fläkthastighet, totalt 3 fläkthastigheter.
• Arbetsläge: Ändra rumsfläktens arbetsläge (välj mellan tilluftsläge, frånluftsläge eller ventilationsläge).
• Jonisering: Slå på eller av den negativa jongeneratorn. För modeller med det.
• Slå på eller av LED-indikatorn på rumsfläktens inomhusenhet.
• "Fläktförstärkning": Fläkten går på maximal effekt om det inte finns någon annan inställning. Rumsfläkten går i 30 minuter innan läget stängs av automatiskt.
• Återställningsindikator för filter: Efter att ha inspekterat eller bytt ut finfiltret i luftkanalen, håll knappen intryckt i 5 sekunder för att återställa indikatorn. Den röda lampan på sidan av inomhusenheten blinkar tre gånger och timräknaren återställs automatiskt. Rumsfläkten meddelar dig automatiskt om inspektionen 720 timmar efter att lampan har återställts.

Denna fjärrkontroll använder infraröda signaler.

• Innan fjärrkontrollen används måste batteriet sättas i på sin plats på baksidan av fjärrkontrollen.
• Efter att du har satt i batteriet, skruva fast batterilocket medurs enligt anvisningarna på locket. Använd ett lämpligt verktyg för att stänga locket för att undvika skador på händerna.
• För att ta bort batteriet, vrid batterilocket moturs enligt bilden på baksidan av locket. När locket har lossats och tagits bort kan batteriet tas bort.
• Håll fjärrkontrollen utom räckhåll för barn för att förhindra att barn sväljer batterierna och orsakar olyckor.

Ansluter till WiFi

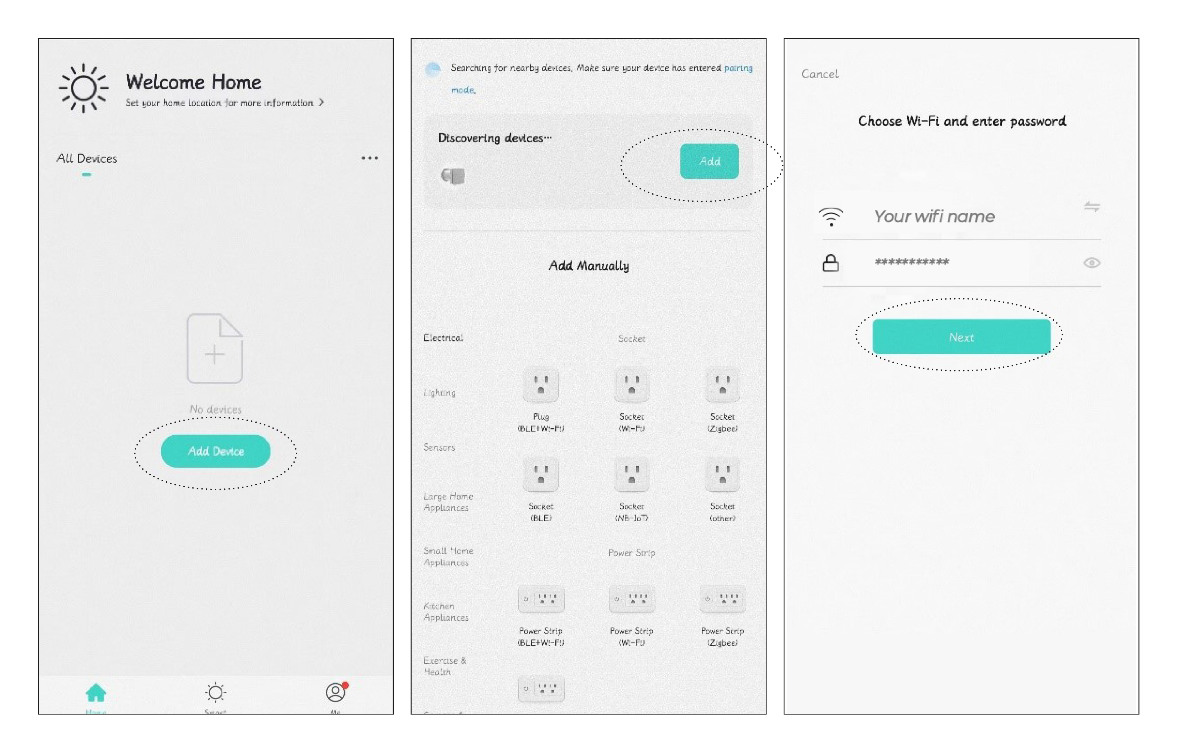

• Ladda ner Smart Life i App Store eller Google Play.
• Innan du aktiverar WiFi-styrning måste du ansluta din mobiltelefon till WiFi (2,4 GHz), aktivera Bluetooth-funktionen på din mobiltelefon och se till att både rumsfläkten och mobiltelefonen är inom samma WiFi-nätverk.

• När rumsfläkten är helt avstängd, tryck och håll ner PÅ/AV-knappen i 5 sekunder tills statusindikatorn blinkar långsamt rött. Den är nu redo att ansluta till WiFi.
• Öppna appen ”Smart Life” och skapa en användare eller logga in. Gå till sidan ”Start”, klicka på plustecknet (+) i högra hörnet och tryck på ”Lägg till enhet”.
• Vid denna tidpunkt tar Smart Life (appen) emot signalen från rumsfläkten. Om rumsfläkten är inställd på rätt anslutningsläge och Bluetooth är aktiverat på telefonen kommer den automatiskt att visas i appen.
• Klicka på nästa och ange din WiFi-information om det behövs.
• Efter lyckad WiFi-anslutning hittar du rumsfläkten bland dina enheter på startskärmen ("Hem") i Smart Life (appen).

Både rumsfläkten och mobiltelefonen måste vara inom samma 2,4 GHz WiFi-nätverk för att rumsfläkten ska kunna fjärrstyras.

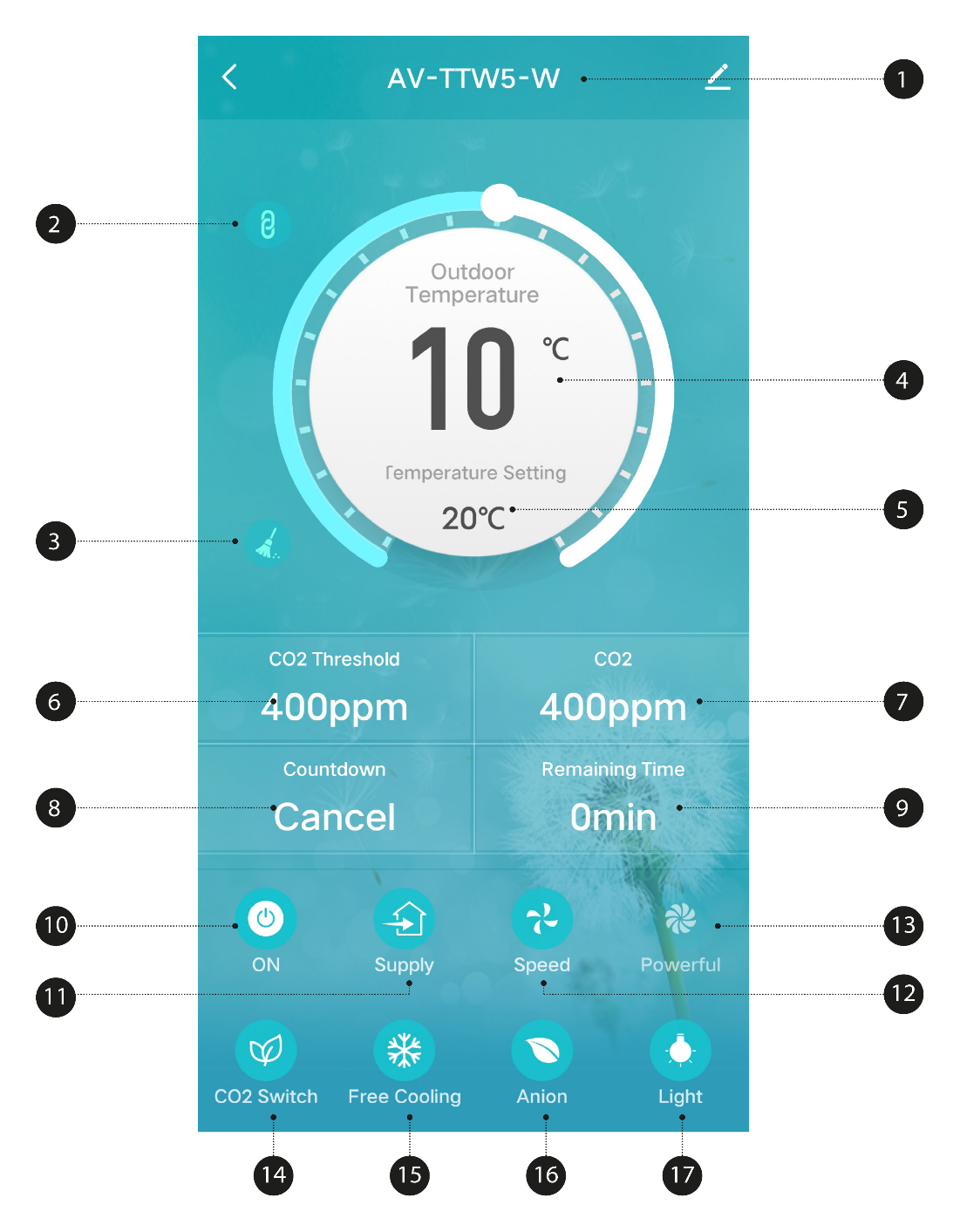

Funktioner i appen

• Namn på rumsfläkt. Appen kan ansluta flera enheter, och varje enhet kommer att ha ett unikt namn. Du som användare kan själv ändra enhetens namn genom att trycka på pennan till höger om namnet.
• Master-slave-anslutning. Efter att två rumsfläktar är anslutna visas denna ikon. Slaven är då frånkopplad och kan inte användas ensam.
• Filterlarm. Larmet påminner användaren om att rengöra eller byta filter. Ikonen försvinner efter återställning på fjärrkontrollen (tryck och håll knappen intryckt).
• Utomhustemperatur. Här visas utomhustemperaturen när enheten är påslagen och körs i tillufts- eller ventilationsläge. I frånluftsläge registreras och visas inte utomhustemperaturen.
• Temperaturinställning för "Fri kylning". När uteluften är behaglig körs den i tilluftsläge för att tillföra frisk luft utan värmeåtervinning. Användare kan själva ställa in temperaturen för att aktivera denna funktion. Inställningsområdet är mellan 10 °C och 29 °C.

• Önskad CO2-koncentration. Om CO2-koncentrationen inomhus överstiger det inställda värdet medan rumsfläkten är i ventilationsläge, aktiveras tilluftsläget för att tillföra friskluft. Detta minskar CO2-koncentrationen i luften, och läget fortsätter att fungera tills CO2-koncentrationen är lägre än det inställda värdet. Därefter återgår den till föregående läge. Önskad CO2-koncentration kan ställas in mellan 400 och 2000 ppm.
• CO2-värde inomhus i realtid.
• Nedräkning. Låt rumsfläkten arbeta med upp till 12 timmars nedräkning.
• Återstående tid av nedräkningen.
• Slå på eller av rumsfläkten.
• Driftläge. Välj mellan tilluftsläge, frånluftsläge eller ventilationsläge.
• Fläkthastighet, totalt 3 hastigheter.
• "Fan Boost"-läge. Rumsfläkten kommer att tillföra/frånlufta med högsta hastighet.
• CO2-koncentrationsfunktion PÅ/AV.
• “Fri kylning” PÅ/AV.
• Jonisering PÅ/AV (tillbehör)
• LED-indikatorlampor PÅ/AV.

Kopplar från WiFi

• Gå till hemskärmen och tryck länge på enheten för att koppla bort från WiFi. Alternativet att ta bort enheten visas längst ner på skärmen.
• Klicka på ”Ta bort enhet” för att ta bort enheten och bekräfta genom att trycka på ”Bekräfta”. Tryck på ”Avbryt” om du inte vill koppla bort rumsfläkten från WiFi.

Hur man seriekopplar två rumsfläktar

Om du vill att två rumsfläktar ska kommunicera med varandra kan du koppla dem som master och slav i en serie. Du kan ha maximalt två enheter per serie. Detta gör att du kan styra en rumsfläkt för att blåsa in luft i rummet samtidigt som den andra rumsfläkten för att frånlufta.

Det maximala rekommenderade avståndet mellan rumsfläktar som är anslutna tillsammans är 15 meter. Mastern kan bara styra en slavfläkt ensam. Signalen kan passera mellan en max 180 mm tjock vägg.

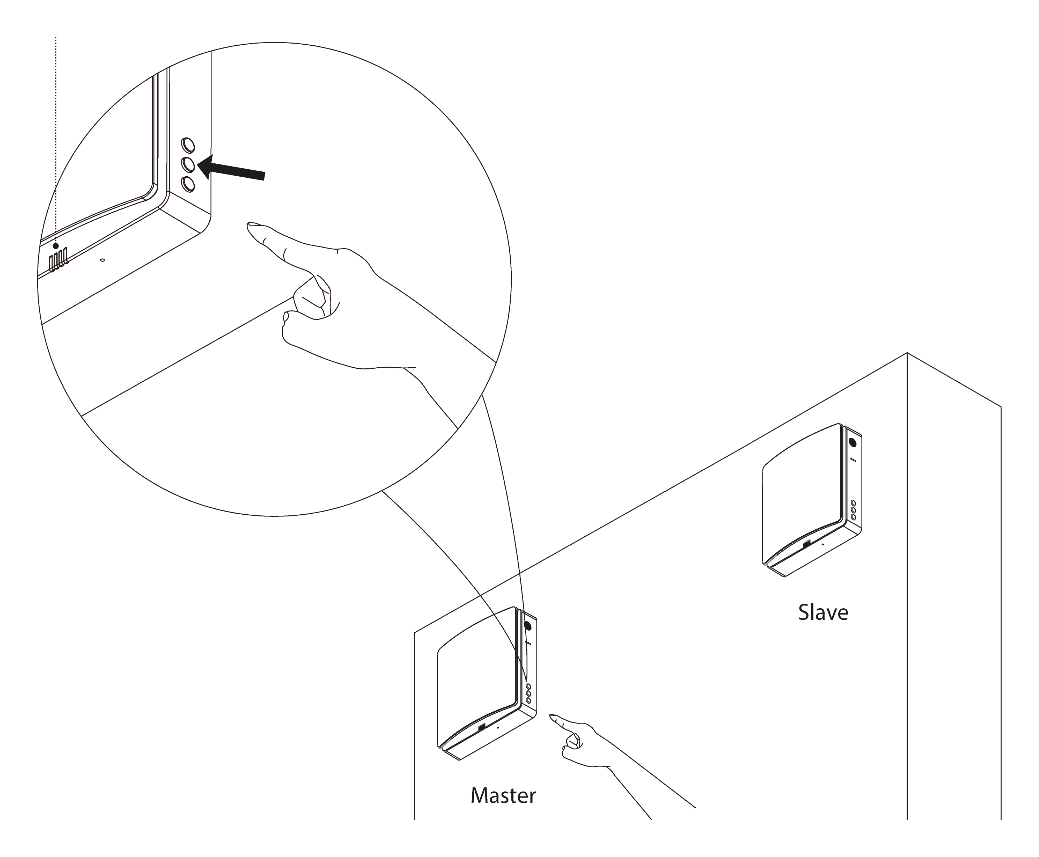

1. Aktivera huvudenheten

Anslut rumsfläkten till ström. I avstängt läge, tryck och håll ner fläkthastighetsknappen på enheten i 5 sekunder. Den blå statusindikatorn börjar blinka långsamt för att indikera att rumsfläkten går in i ett master-slave-anslutningsläge.

Nu är denna rumsfläkt inställd på masterrollen.

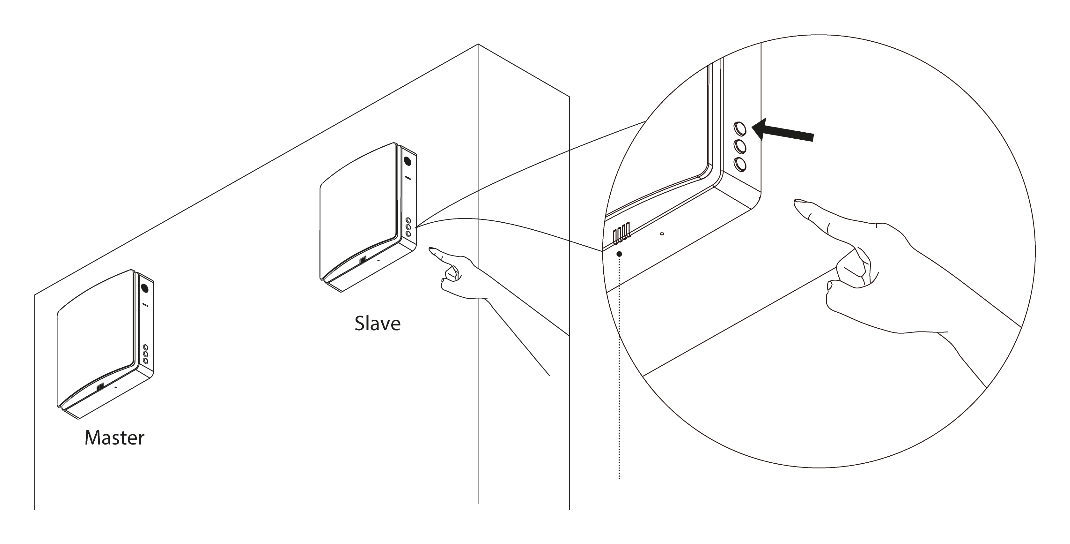

2. Anslut till slav

Anslut rumsfläkten till ström. I avstängt läge, håll lägesknappen på enheten intryckt i 5 sekunder. Den gröna statusindikatorn börjar blinka långsamt för att indikera att rumsfläktenheten går in i master-slave-anslutningsläge.

Nu är denna rumsfläkt inställd på slavfunktion.

Statuslampan på båda rumsfläktarna kommer att lysa med fast blått sken för att indikera att master-slave-anslutningen är lyckad. Om master-slave-anslutningen misslyckas kommer statuslamporna på rumsfläktarna att blinka i en minut och sedan släckas automatiskt.

Parkopplingen av master och slav bör göras samtidigt inom en minut. Rumsfläktarna bör vara så nära varandra som möjligt så att de automatiskt hittar varandra.

Hur man inaktiverar två rumsfläktar i serie

Anslut båda rumsfläktarna till ström. I avstängt läge, tryck och håll ner fläkthastighetsknappen på den länkade enheten i 5 sekunder. Enhetens blå statusindikator blinkar långsamt, och vid detta tillfälle går den länkade enheten in i master-slave-anslutningsläge. Denna process bör utföras samtidigt på båda enheterna under en begränsad tid (inom 1 minut). När statusindikatorerna släcks är enheterna inte anslutna till varandra. I detta skede återställs enheterna och de nollställs utan någon rolldefinition.

Master/slave-enhetsstyrning

• Utan att ha ställt in en master/slave-roll kan en fjärrkontroll styra en eller flera enheter.
• Efter master/slave-anslutning kan den nuvarande användningen av fjärrkontrollen endast styra mastern, och mastern skickar synkroniseringssignaler till slaven (slaven tar inte emot fjärrkontrollsignalen), så att slavens läge synkroniseras med masterns läge.
• I ventilationsläge är slavens driftriktning motsatt från masterns driftriktning. I andra lägen är slavens riktning densamma som masterns riktning.

När två rumsfläktar är sammankopplade fungerar de som en enda installation. I appen visas de bara som en rumsfläkt med seriekopplingsindikatorn aktiverad.

Underhåll

Värmeväxlaren måste rengöras regelbundet för att säkerställa bästa möjliga värmeåtervinning.

Lossa inomhusenheten från monteringsplattan och koppla bort inomhusenhetens kablar från kärnan. Ta bort inomhusenheten och dra ut kärnan från väggen. Dra försiktigt i de små repen på båda sidor om den keramiska värmeväxlaren och finfiltret och ta ut finfiltret och värmeväxlaren från kärnan.

Komponent	Underhåll
Förfilter	Rengör varje månad eller vid behov. Byt ut efter 3 år. Måste rengöras oftare om luften innehåller mycket föroreningar.
Finfilter	Kontrollera när indikatorn på produkten tänds. Byts ut var tredje månad eller oftare. Måste rengöras eller bytas ut oftare om luften innehåller mycket föroreningar.
Värmeväxlare	Dammsug och skölj under rinnande vatten var tredje månad. Måste rengöras oftare om luften innehåller mycket föroreningar.
Fläktblad	Rengör en gång om året eller vid behov.

• Förfilter (dammsugbart)
• Värmeväxlaren kan sköljas med kallt vatten. Se till att den är helt torr innan du sätter tillbaka den i kärnan.
• Värmeväxlare (vakuum/spolbar)
• Finfilter (dammsug eller byt ut)

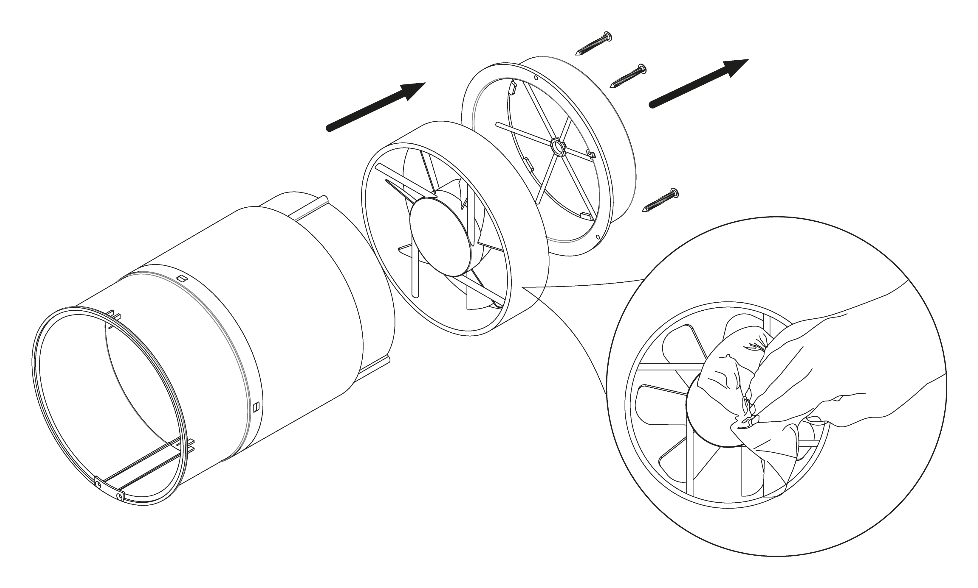

Hur man rengör fläktbladen

Ta bort det fasta fästet i den inre kanalen och dra ut fläkten.

Rengör fläktbladen. Använd en mjuk borste, mikrofiberduk eller dammsugare för att försiktigt rengöra fläktbladen. Använd inte starka rengöringsmedel, lösningsmedel eller vassa föremål. Fläktbladen bör rengöras en gång om året.

Lagring och transport

Förvara rumsfläkten i originalförpackningen på en torr plats när den inte används eller vid transport.

Lagringsmiljön måste vara fri från aggressiva ångor och kemiska blandningar som kan orsaka korrosion och deformation. Följ de hanteringskrav som gäller för den aktuella typen av transport.

Tekniska data

Beskrivning	Enhet	Värde
Spänning	V	220-240
Frekvens	Hz	50/60
Energiförbrukning	V	6 / 7 / 7,8
Nuvarande styrka	En	0,04 / 0,05 / 0,06
Fläkthastighet	varvtal	1 000 / 1 550 / 1 800 / 2 200 (BOOST)
Väggtjocklek	etc.	Min. 270 mm (med förlängningsrör 390–700 mm)
Luftflöde (L/M/H) i till-/frånluftsläge (med finfilter F7)	m3/timme	20 / 40 / 50
Luftflöde (L/M/H) i ventilationsläge (med finfilter F7)	m3/timme	10/20/25
Max luftflöde (”Fan Boost”)	m3/timme	60
Ljudnivå	Db(A)	19 – 32,7
Värmeväxlarens effektivitet	%	Fram till 97
IP-klassning	–	IPX4
Luftrörets diameter	etc.	158
SEC-klassificering	–	Klass A
Montering	–	På väggen
Nettovikt	kg	4.2

Felsökning

Fel	Möjlig orsak	Felsökning
Kondens/frost på inomhusenheten och/eller tickande ljud.	Fuktig luft fryser till is och fastnar på fläktbladen och/eller inomhusenheten.	Ställ rumsfläkten på utsugningsläge i cirka 1–2 timmar.
Fläkten startar inte.	Ingen strömanslutning.	Se till att ventilatorn är korrekt ansluten till ström.
Fläkten startar inte.	Fläktmotorn har fastnat eller så är fläktbladen igensatta.	Stäng av fläkten. Felsök fläktmotorn för hår eller andra hinder och ta bort dem. Starta om fläkten.
Minskad effekt.	Inställning för låg fläkthastighet.	Ställ in en högre hastighet.
Minskad effekt.	Luftfilter, fläktmotor eller värmeväxlare är smutsiga.	Rengör eller byt ut filtret och rengör fläkten och värmeväxlaren.
Buller och/eller vibrationer.	Fläktbladen är smutsiga.	Rengör fläktbladen.
Buller och/eller vibrationer.	Lossa skruven på installationen.	Dra åt alla skruvar på rumsfläkten.
Master/slave-anslutning misslyckades.	Kopplingen har redan gjorts av någon annan.	Återställ enheterna, dra ur sladden, vänta några minuter och försök igen.
Master/slave-anslutning misslyckades.	Andra	Återställ enheterna, dra ur sladden, vänta några minuter och försök igen.
Master/slave-anslutning misslyckades.	Rumsventilatorn är omgiven av mycket metall eller betong.	Detta kan försvaga de trådlösa signalerna.
Master/slave-anslutning misslyckades.	Avståndet mellan master- och slavenheterna är för långt.	Installera enheterna med det avstånd som beskrivs i denna användarhandbok.
WiFi-anslutningen misslyckades.	Mobiltelefonen är ansluten till 5 GHz internet.	Aktivera 2,4 GHz på routern och anslut din mobiltelefon till internet.
WiFi-anslutningen misslyckades.	Mobiltelefonen är ansluten till ett offentligt internet.	Konfigurera din WiFi-router korrekt.
WiFi-anslutningen misslyckades.	Routern är inte korrekt konfigurerad.	Konfigurera din WiFi-router korrekt.
WiFi-anslutningen misslyckades.	Routern är inställd på en hög säkerhetsnivå.	Konfigurera din WiFi-router korrekt.
WiFi-anslutningen misslyckades.	Du har överskridit gränsen för antalet enheter som kan anslutas till routern.	Konfigurera din WiFi-router korrekt.
WiFi-anslutningen misslyckades.	Bluetooth på mobiltelefonen är avstängt.	Aktivera Bluetooth på din mobiltelefon.
